Günstige Heißluft-Lötstation mit schicker Optik
10.06.2015 22:16
In einem guten Elektronik-Labor benötigt man mindestens einen Lötkolben, ein Multimeter, bestenfalls ein Oszilloskop und ein Netzteil. In einem richtig guten Labor gibt es noch einige Spielereien, die man da ergänzen kann.
Ein wirklich wichtiges Element dabei ist eine Heißluftlötstation. Damit kann man z.B. sehr leicht SMD-Bauteile von einer Platine löten (Wiederverwertung), aber man kann auch komplizierte ICs verlöten, die z.B. keine Beinchen haben, sondern Pads unter dem Chip oder sog. BGA (Ball-Grid Array) Packages. Das erfordert zwar einige Übung, aber mit der Zeit kann man so sehr gute Ergebnisse erzielen.
Aoyue 852A++
Heißluftlötstationen können sehr teuer werden. Weller und ERSA bieten z.B. keine Station unter 1000€ an. Daher muss man sich nach günstigen Alternativen umschauen. In Frage kommen da vor allem chinesische Hersteller wie Atten. Ich habe mir verschiedene Stationen angeschaut und mich durch die Käuferbewertungen für das Modell 852A++ von AOYUE entschieden.
Ausschlaggebend ist vor allem schon der Produktname: so handelt es sich beim A++ praktisch um die dritte Revision des Modells 852A. Das heißt, die Hersteller haben ihr Produkt verbessert und Features wie den Nachlauf zum Kühlen des Heißluft-Auslasses hinzugefügt.
Für ca. 150€ konnte ich da sicher nicht viel falsch machen.
Technik
Die Station ist komplett aus Metall. Sie hat einen Griff an der Oberseite, wodurch sie sich sehr gut transportieren lässt.

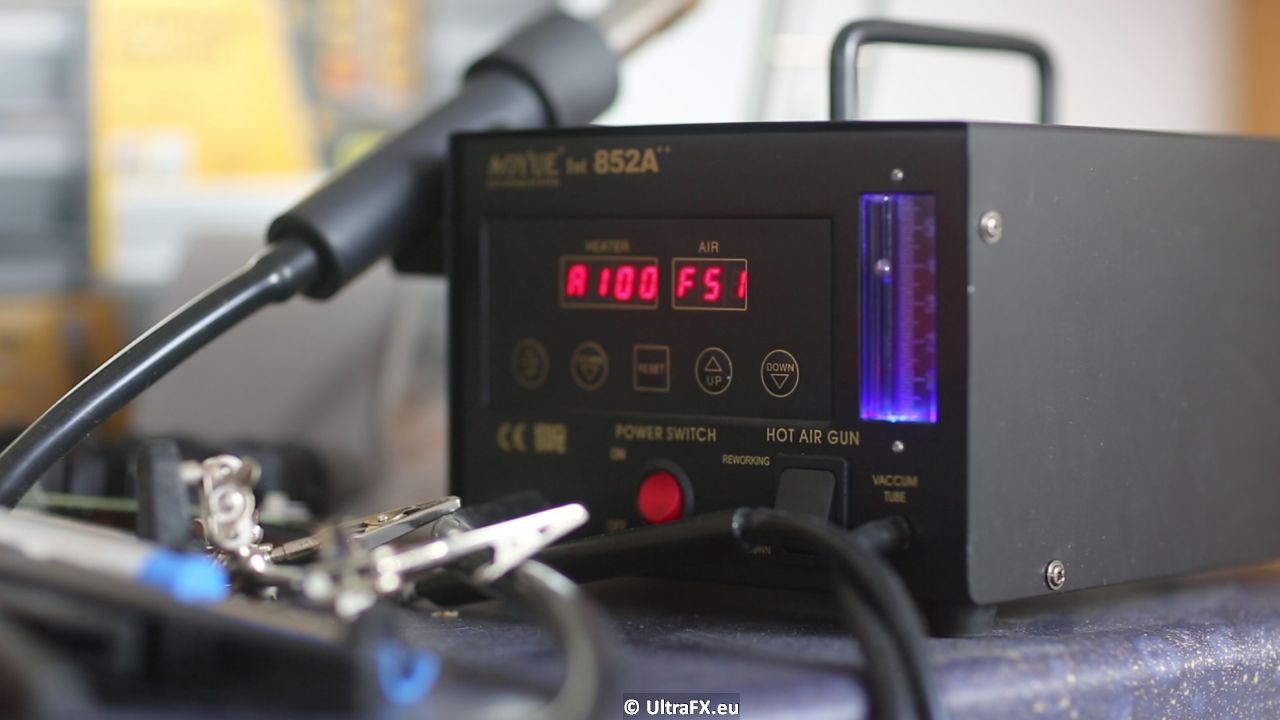

In dem Kasten steckt eine Membranpumpe, die entkoppelt ist und daher sehr leise arbeitet. An der Fron gibt es zwei 7-Segment-Anzeigen, einmal für die Temperatur und einmal für den Luftstrom. Unter jedem Display sind Tasten zum Hoch- und Runterregeln. Bei der Temperatur-Anzeige wird nach dem Einschalten bzw. dem Einstellen der neuen Soll-Temperatur direkt die Ist-Temperatur angezeigt, bis der Kolben die gewünschte Temperatur erzielt hat. Ein kleiner Test mit einem Thermometer hat ergeben, dass die Temperaturen recht gut stimmen.
Der Schlauch zum Kolben ist ca. 1m lang und aus Silikon, daher sehr flexibel. Es gibt einen zweiten Schlauch zum Lufteinlass, der etwas länger ist und kann auch genutzt werden, um ICs anzusaugen und sauber auf dem PCB zu platzieren bzw. davon herunterzunehmen. Die Funktion ist nicht wirklich sehr hilfreich, da die Saugkraft für größere ICs nicht ausreicht.
Die Station hat zwei Ein-Aus Schalter. Einen roten Hauptschalter, der die Station komplett vom Netz trennt (0W Verbrauch!) und ein zweiter Schalter, der Die Heißluftfunktion einschaltet. So können Temperatur und Luftstrom VOR dem Heizen eingestellt werden.
Die höchste Temperatur liegt bei 450°C.
Test
Bisher hat die Station ihre Arbeit sehr gut verrichtet.
Der Kolben heizt sehr schnell hoch (wenige Sekunden für 400°C). Das Entfernen von SMD-Bauteilen wie Widerständen, Kondensatoren, Transistoren und Mikrocontrollern geht sehr schnell und einfach.
Das Verlöten eines MLF-Chips (Pads am Rand des Chips, schwer per Hand zu löten) mit normalem Lötzinn geht ganz gut, es empfiehlt sich aber, Lötpaste zu verwenden.
Fazit
Für ca. 150€ ist die Station super! Sie sieht nicht nur schick aus, sie tut auch anstandslos das, was sie soll. Sie heizt schnell auf die gewünschte Temeratur und hält diese sehr zuverlässig.
Dabei ist sie nicht sehr laut.
Sowohl das Entlöten von SMD-Bauteilen geht wunderbar, als auch das Auflösten von komplizierten SMD-ICs (mit etwas Übung allerdings).
Zum Schrumpfen von Schrumpfschlauch ist die Station bei 100° auch sehr gut geeignet.
Der Schalter zum Ausschalten der Heißluft (nicht der Station) ist sehr nützlich, weil die Station erst den Heizstab ausschaltet und die Luft mit voller Leistung durchbläst, bis der Kolben unter 100°C warm ist. Dadurch kann die Lebenszeit des Kolbens verlängert werden und man verbrennt sich nicht zu sehr, wenn man versehentlich dran kommt.
Das Menü ist sehr intuitiv und funktioniert tadellos. Die Kugel an der rechten Seite zur Anzeige des Luftstromes ist eher dekorativ, aber sieht gut aus!
Ich kann die Station jedenfalls absolut empfehlen!
- preiswert
- leise
- leistungsstark
